Бесплатные планы оружейного шкафа

Оружейные шкафы — отличный способ защитить свое оружие и обеспечить эстетику, которая дополняет ваш декор, но когда пространство ограничено, вам может потребоваться перепрофилировать существующую мебель . Навесные шкафы и журнальные столики стали популярными в сфере хранения предметов домашней обороны из-за занимаемого ими свободного места. Все диаграммы можно щелкнуть правой кнопкой мыши для увеличения и печати.

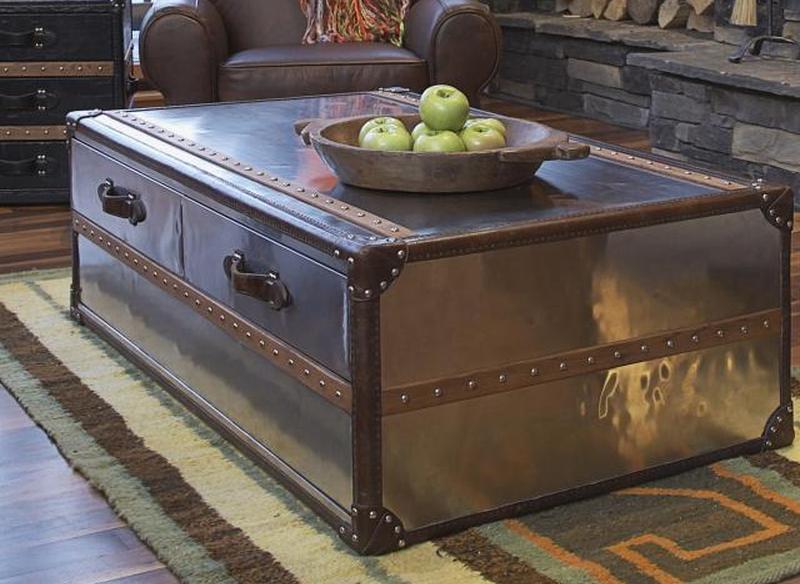

Оружейный шкаф Журнальный столик

У этого журнального столика есть большой ящик, в котором находится винтовка и боеприпасы в скрытом отделении.

• Подушки для столовой
• Недорогие варианты мебели для патио
• Столик для хранения оружия

Материалы рамы

• 1 рамка буквенной схемы справа
• 2 — 24 доски 13/16″ x 11 1/2″ x 1/2″ (A)
• 1 — плата 50″ x 24 13/16″ x 1/2″ (B)
• 3 — доски 49″ x 1/2″ x 1/2″ (С)
• 1 – плата 50 1/2″ x 25 7/16″ x 1″ (D)
• Круглые шайбы диаметром 4–4 дюйма и диаметром 1 дюйм (E)
• 1 — 50″ x 24 13/16″ x 1/8″ лист HDPE

Материалы ящика

• 1 буквенная диаграмма ящика справа
• 2 — 22 доски 1/2″ x 10″ x 1/2″ (A)
• 2 доски 48″ x 10″ x 1/2″ (B)
• 2 — доски 6″ x 5 1/2″ x 1/2″ (С)
• 1 – плата 47 1/4″ x 9 1/2″ x 1/2″ (D)
• 1 – плата размером 16″ x 9 1/2″ 1/2″ (E)
• 1 — плата 47″ x 22 1/2″ x 1/2″ (F)
• 2 верхних дверных ползунка
• 2 комплекта выдвижных ящиков/ручек

Материалы проекта

• Шурупы по дереву 1 1/2 дюйма, по мере необходимости
• Клей для дерева
• Шпаклевка по дереву
• Наждачная бумага
• стальная вата класса 00
• Морилка и уретан

Инструменты

• Роутер с битами
• Дрель с битами
• Отвертки
• Головоломка
• Орбитальная шлифовальная машина
• Струбцины
• Кисти и тряпки

Соберите раму

1. Просверлите отверстия для шурупов в доске B: три отверстия на 1/4 дюйма с обоих боковых краев и 1 дюйм с обоих концов и одно в центре края доски, чтобы установить обе доски A.
2. Просверлите четыре отверстия для винтов в доске B для ножек, 3 x 3 дюйма с каждого угла.
3. Просверлите три отверстия для шурупов в верхнем крае обеих досок A для всех планок C. Все три должны быть на 1/4 дюйма сверху, два 1/4 дюйма с обоих концов и одно спереди должно быть на расстоянии 6 7/16 дюйма от передний.
4. Нанесите клей на нижний край обеих досок A и прикрутите заподлицо к верхнему краю доски B. Сотрите излишки клея тряпкой и дайте высохнуть.



5. Нанесите клей на торцы трех досок C и прикрутите заподлицо с верхом и краями досок B. Сотрите излишки клея и дайте высохнуть.
6. Нанесите клей на верхнюю часть всех досок A и C и центральную доску D сверху. Закрепите струбцинами, сотрите лишний клей и дайте высохнуть.



7. Просверлите отверстия для винтов в центре передней и задней панелей C и ввинтите их в D.
8. Нанесите клей на четыре ножки E и отцентрируйте отверстия для винтов. Закрепите винтами и отложите раму в сторону.



Соберите ящик

1. С помощью фрезера сделайте надрезы 1/8 дюйма в обеих досках А на расстоянии 6 1/4 дюйма от заднего края. Просверлите отверстие для винта в центре обеих выемок сверху и снизу.
2. От центра верхней части обеих досок С отметьте полукруг диаметром 1 3/4 дюйма, вырезанный лобзиком.
3. Отмерьте 5 дюймов от обоих верхних краев доски D и используйте размеры верхнего ползунка, чтобы вырезать паз фрезером.
4. Убедитесь, что ползунок входит в паз и находится на одном уровне с верхней частью платы при нажатии. Удалите ползунок из D.
5. Просверлите 4 отверстия в обеих досках B, чтобы прикрепить доски A, на расстоянии 1/4 дюйма от концов и 1 дюйм сверху и снизу с обеих сторон.



6. Просверлите три отверстия для винтов в доске D, чтобы прикрепить доски C и E. 3 дюйма от нижнего края, 8 15/16 дюймов от конца, 23 3/16 дюйма от того же конца и 12 11/16 дюймов от противоположного конца.
7. Нанесите клей на концы обоих A и прикрепите к доскам B винтами. Вставьте основание F заподлицо с основанием AB, закрепите винтами и клеем.
8. Нанесите клей на один конец двух досок C и доски E. Прикрепите склеенный конец E к центральному отверстию D с помощью шурупа, E заподлицо с нижней частью D. Прикрепите склеенные доски C к обратной стороне D с помощью винтов, C заподлицо к нижней части D. Убедитесь, что доски C и E расположены под прямым углом к ​​D, и дайте им высохнуть.
9. Зажмите CDE внутри AB. Просверлите отверстия для винтов через AB для краев CDE и закрепите винтами.
10. Просверлите отверстия для желаемого тягового оборудования и отложите в сторону.

Завершить проект

1. Поместите лист HDPE в основание рамы. Установите узел ящика в сборку рамы поверх полиэтилена высокой плотности. При необходимости обрежьте стороны полиэтилена высокой плотности, чтобы они соответствовали основанию рамы.
2. Снимите ящик и лист HDPE с рамы и отшлифуйте все деревянные детали до гладкости. Окрасьте и покройте лаком всю древесину по желанию.
3. Приклейте лист HDPE к основанию рамы. Прикрепите тяговое оборудование к передней части ящика. Закрепите направляющие ящика в ящике с помощью фурнитуры.
4. Нажмите на подпружиненные зажимы ползунка и вставьте ящик в раму спереди. Поднимите ползунковые зажимы после первой доски и наслаждайтесь!

Вариации

При желании можно приобрести декоративную пленку для покрытия журнального столика. Дополнительно можно добавить к столу рустикальную окантовку и углы. Причудливые кожаные ремешки на ручках делают акцент.

Встраиваемый настенный шкаф

Если вы хотите изменить некоторые размеры в соответствии с вашими личными предпочтениями, помните, что стандартные стойки для стен обычно разделены на 16 дюймов.

Материалы

• 1 схема буквы кабинета, справа



• 2 доски размером 16 x 5 1/16 x 1/2 дюйма (A)
• 2 доски размером 11″ x 5 1/16″ x 1/2″ (B)
• 1 – 16 x 12 дюймов, 5 мм панели
• 1 — 16 x 12 x 2 дюймов пенопластовый органайзер для инструментов (C)
• 1 — декоративная доска 19″ x 15″ x 1″ (D)
• 2 – круглые металлические стержни 3/16 дюйма (E)
• 4 — 3/8″ металлические зажимы для проволоки
• Шурупы по дереву 1 1/2 дюйма, по мере необходимости
• Винт с головкой под шайбу 1/2 дюйма
• Отделочные гвозди
• Рельефные буквы
• Клей для дерева
• Силиконовая трубка
• стальная вата класса 00
• Морилка и уретан
• Наждачная бумага

Инструменты

• Дрель с битами
• Вращающийся инструмент с битами
• Навесные тиски
• Отвертки
• Молоток
• Орбитальная шлифовальная машина
• Кисти и тряпки

Процедура

1. Просверлите два отверстия для винтов на каждом конце досок A для крепления досок B. 1/4 дюйма от конца и 1/2 дюйма спереди и сзади.
2. Просверлите два отверстия в каждой доске A, чтобы вставить стержень 3/16 дюйма. Они должны быть на расстоянии 5 1/8 дюйма сверху, 1 дюйм спереди и 1/8 дюйма сверху и 11/16 дюйма спереди.
3. Пробейте четыре направляющих отверстия для небольших винтов в задней части платы D для кронштейнов E. Два должны быть на расстоянии 4 1/4 дюйма снизу и 2 3/4 дюйма с обеих сторон от центра, а два — 6 7/8 дюйма сверху на 2 3/4 дюйма. 4 дюйма с обеих сторон от центра.



4. С помощью тисков согните стержни в два кронштейна E.
5. Верхний кронштейн E, центральная секция 11 дюймов с изгибами 5 дюймов под углом 90 градусов с каждой стороны и выступы 1/2 дюйма под углом 90 градусов. Отрежьте лишнее.
6. Нижний Е-образный кронштейн, центральная секция 11 дюймов с изгибами 7 7/8 дюйма под углом 90 градусов с каждой стороны и выступами 1/2 дюйма под углом 90 градусов. Отрежьте излишки.
7. Оберните два проволочных зажима вокруг секции Top E 11″ и закрепите винтами с шайбами ​​в верхних направляющих отверстиях на плате D.
8. Оберните два проволочных зажима вокруг 11-дюймовой секции нижнего кронштейна E и закрепите винтами с шайбами ​​в нижних направляющих отверстиях.
9. Прикрепите буквы к доске D с помощью клея и закончите декоративную доску. Отложите.
10. Соберите раму AB, прикрепив концы A к B шурупами. Прикрепите 5-миллиметровую панель к задней части с помощью гвоздей.
11. Отметьте формы пистолетов, обойм и ящиков с боеприпасами на монтажной пене, вырежьте с помощью вращающегося инструмента. Обеспечьте плотное прилегание каждой и силиконовой пены к раме.
12. Установите раму в стену по желанию. Вставьте верхние и нижние выступы E в соответствующие отверстия рамы AB и наслаждайтесь!

Вариации и советы

Для большей глубины и меньшей изоляции используйте внутреннюю стену. Доска D и рама будут выступать из стены, что защитит отделку вашей стены при открытии и закрытии шкафа.

Поскольку это проект «сделай сам», вы всегда можете уменьшить глубину рамы, чтобы она выглядела более гладкой. Настенные стойки 2×4 имеют ширину всего 3 3/4 дюйма, поэтому на этом эскизе рама будет торчать почти на два дюйма.

При желании вы можете нанести надпись трафаретом и раскрасить, а не использовать выпуклую надпись.

Безопасность при обращении с оружием

Если у вас есть или вы хотите владеть огнестрельным оружием, каждый член семьи должен знать, как заряжать, разряжать, защищать, вооружать и разряжать каждое оружие в вашем арсенале. Они могут никогда не стрелять из него в своей жизни, но безопасность оружия заключается не в стрельбе из оружия; это предотвращение осечек, а невежество — величайший враг безопасности оружия. Независимо от того, владеете ли вы одним оружием или сотней, всегда знайте законы штата о владении оружием и обязательно соблюдайте их правила при хранении или ношении оружия.
